液壓沖孔就是在管內液體壓力的支撐作用下，利用沖頭將管壁材料分離的種沖孔方法。本文興迪源機械帶來液壓沖孔的概念、原理及分類。
一、液壓沖孔的概念及分類：
1）液壓沖孔的概念：
液壓沖孔就是在管內液體壓力的支撐作用下，利用沖頭將管壁材料分離的種沖孔方法。
2）液壓沖孔的分類：
液壓沖孔按沖頭的運動方向可以分為兩類：由內向外沖孔和由外向內沖孔，如圖7-30(a)、(b)所示。為了避兔落料進入成形件難以清除，往往采用沖孔彎曲，使落料留在成形件上，如圖7-30(c)所示。

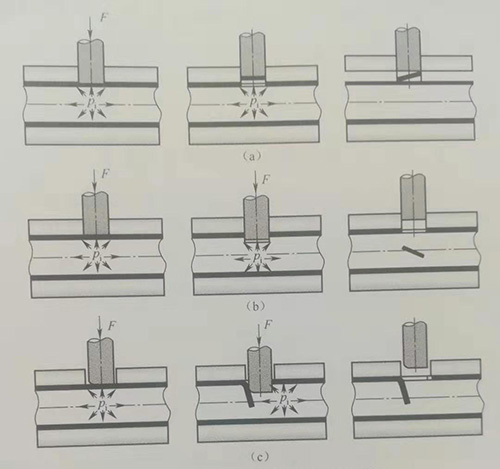

圖7-30液壓沖孔的分類及其原理
（a）由內向外沖孔；（b）由外向內沖孔；（c）沖孔彎曲。
二、液壓沖孔的原理：
開始沖孔前沖頭保持與模具內壁之間的相對位置，構成完整的型腔。
1）由內向外沖孔：
對于由內向外沖孔，在內壓達到一定值時，沖頭后退，由于管壁受到高壓液體的作用，與沖頭接觸的區域隨沖頭向外推出，模具內壁的孔口起到凹模的作用，使管材發生剪切變形，最后沿模具孔口斷裂分離。
由內向外沖孔時，孔的幾何尺寸精度高、塌角小，但沖孔直徑越小，所需內壓越高，而且孔周圍毛刺嚴重。
由于密封問題，以及考慮到安全因素，由內向外沖孔采用的內壓不能太高，因此可實現沖孔的材料強度一般較低。
2）由外向內沖孔：
由外向內沖孔時，當管件貼模成形后，管內高壓液體起到凹模的作用，沖頭抵消液體的支撐力沖入管材，實現沖孔。在此過程中，沖頭推力由獨立的液壓系統提供。
內壓只是為了防止塌陷，與所沖孔的尺寸無關。由于采用液壓支撐作為柔性凹模，孔口周圍會形成塌角，對管件表面質量有一定的影響。
