Webtec數字式液壓測試儀HPM4030是預防和診斷液壓故障的理想入門級產品，液壓工程師可以同時連接兩個和三個傳感器，顯示讀數、記錄數據和導出數據結果至HPMComm軟件，已進行進一步的分析。下面我們就以使用HPM4030對A2FM107液壓馬達（用于水泵驅動）的工作參數的在線測試為例，詳細說明HPM4030的使用方法。
圖一?測試原理和接線圖
在測試開始前準備HPM4030測試儀一套、筆記本電腦一臺、3個測壓接頭，然后按以下步驟進行安裝和測試：
1、將表線、傳感器和HPM4030測試儀接好；
2、將傳感器和測壓軟管接好；
3、按圖一連接方式將0-600bar傳感器接入MP1油口測壓接頭上、0-60bar傳感器接入MP2油口測壓接頭上、-1-16bar傳感器接入MP3油口測壓接頭上；
4、打開HPM4030測試儀，在筆記本上打開HPMComm軟件，設置壓力、溫度等參數；
5、啟動設備，讓設備運行一段時間，按不同工況多次測量數據，將記錄的數據保存到電腦上。
測試完畢后對測試的數據進行整理，按不同的工況分別分析測試數據：
1、怠速工況

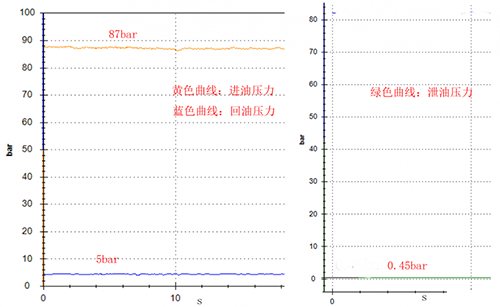

圖二?怠速工況測試曲線
怠速工況為發動機在710rpm情況下，馬達進油口壓力：87bar，出油口壓力：5bar，殼體泄油壓力：0.45bar。
2、怠速到全速工況

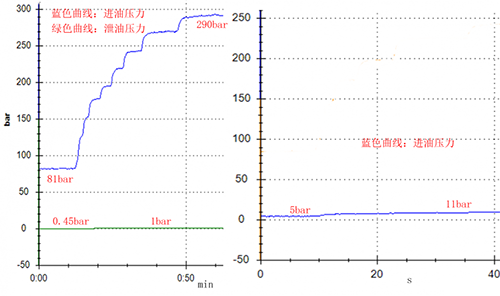

圖三?怠速到全速工況測試曲線
怠速工況到全速工況（710rpm升至1400rpm），馬達進油口壓力：81bar逐步升至290bar，出油口壓力：5bar逐步升至11bar，殼體泄油壓力：0.45bar逐步升至1bar。
3、全速工況
圖四?全速工況測試曲線
全速工況為發動機在1400rpm情況下，馬達進油口壓力：297bar，出油口壓力：11bar，殼體泄油壓力：0.9bar。
4、急加速工況

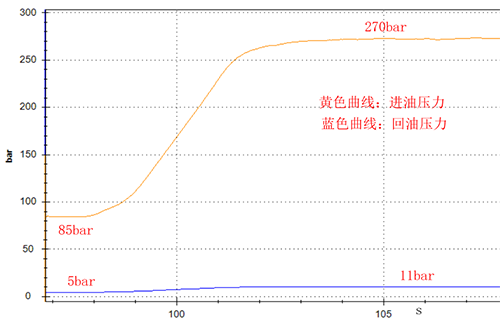

圖五?急加速工況測試曲線
急加速工況是在發動機怠速情況下，快速轉動轉速控制旋鈕，使發動機升至1400rpm，根據曲線顯示，此過程總耗時6s，急加速時間長，使馬達進出口壓力的增幅比較緩和。
5、急停工況
圖六?急停工況測試曲線1

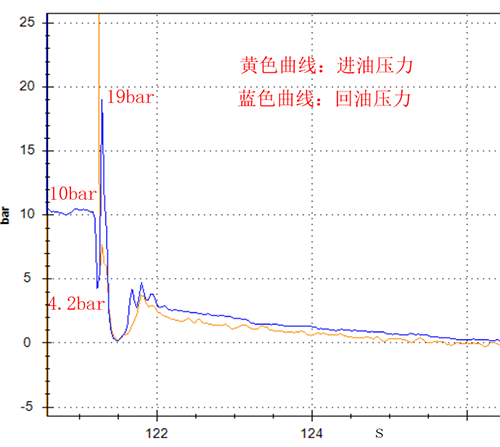

圖七?急停工況測試曲線2
急停工況是按下面板上的急停按鈕，發動機瞬間熄火，測出的馬達進口壓力和出口壓力。
圖六中，馬達進口壓力在0.06s內從270bar下降到5bar，可見發電動機熄火后壓力下降很快。從圖七中可以看出，水泵因為慣性的作用，繼續剛才的運轉，此時進出口壓差大于單向閥開啟壓力（0.3bar）時，單向閥開啟，馬達進口壓力從5bar回升至7.7bar。隨著水泵轉速降低，進口壓力回落到0.19bar。然后由于進出口壓差減小，小于單向閥開啟壓力（0.3bar）時，單向閥關閉，進口壓力升至3.7bar，最后進口壓力緩慢降至0bar。
圖七中，馬達出口壓力由于發電動機熄火從10bar瞬間回落到4.2bar，然后因為水泵的慣性作用出口壓力回升至19ba。隨著水泵轉速降低，出口壓力再回落到0.19bar。隨著進出口壓差減小，單向閥關閉出口壓力再升至4.7bar，最后出口壓力緩慢降至0.1bar。
從以上使用HPM4030對A2FM107液壓馬達的工作參數的在線測試整個過程我們可以看到，HPM4030測試儀操作簡單、測試精度高，可以清楚捕捉到馬達壓力每時每刻的動態變化過程，這是普通的壓力表無發做到的，這將會對馬達故障分析和維護保養起到促進作用。
