在內高壓成形和液壓沖孔的基礎上，發展起來了液壓沖孔一翻邊復合技術。其實質是以高壓液體介質代替剛性凹模作為支撐，在保持管內具有一定壓力的條件下，首先沖出一個所需形狀的孔，并隨沖頭繼續下行，將孔周圍材料翻成直邊，如圖7-36所示。本文興迪源機械帶來液壓沖孔一翻邊復合技術解析。
一、液壓沖孔一翻邊復合成形的優勢：
液壓沖孔一翻邊復合成形具有以下三方面優勢：
①以高壓液體為支撐凹模，避免了無凹模翻邊產生的嚴重塌陷；
②生產工序少、效率高；
③高壓液體為支撐，翻邊孔口邊緣質量好。成形過程受翻邊系數、內壓和沖頭形狀嚴重影響。

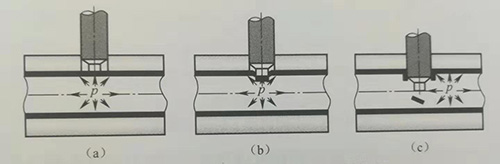

圖7-36液壓沖孔一翻邊過程示意圖
(a)管壁貼膜初始狀態；(b)液壓沖孔；(c)翻邊。
二、不同翻邊系數條件下的孔口邊緣開裂程度：
翻邊系數(k=d/D)不同，材料被拉伸程度不同，孔口邊緣開裂程度也就不同。翻邊系數越小，孔口邊緣變形越大，越容易出現開裂。圖7-37為不同翻邊系數條件下的翻邊剖面照片。
當內壓為50MPa,翻邊系數較小(翻邊系數k=0.5)時，孔口邊緣開裂比較嚴重，翻邊高度方向裂紋長度也很大，約占翻邊直壁段高度的2/3。
隨著翻邊系數增大，翻邊高度方向裂紋長度逐漸減小。當翻邊系數k=0.8時，無開裂發生，孔口邊緣質量良好。

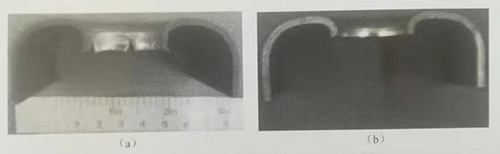

圖7-37不同翻邊系數下翻邊孔剖面照片
(a)翻邊系數k=0.5;(b)翻邊系數k=0.8。
三、不同內壓下的翻邊高度：
圖7-38為液壓沖孔一翻邊過程的翻邊高度隨內壓變化。當內壓小于150MPa時，翻邊高度隨內壓的升高而減小。這是因為沖頭與模具之間存在間隙，懸空區會在內壓作用下發生脹形，并且沖頭在內壓作用下也會略有后退，進而導致翻邊高度降低。
當內壓進一步增加，外凸變形則會導致翻邊不規則。盡管內壓增加到一定程度會導致翻邊孔邊緣開裂，但在內壓小于120MPa時，直壁段高度隨內壓的升高而增大。在內壓高于150MPa后，沖孔前懸空區材料發生較大的塑性變形，加劇了翻邊直壁段沿孔周分布不均，平均直壁段高度則隨內壓升高而增加。
圖7-38不同內壓下的翻邊高度
由于沖頭形狀改變了翻邊孔材料流動形式，不同形狀沖頭翻邊孔質量不同。圖7-39為不同沖頭形狀時的翻邊孔剖面照片，工藝條件分別為內壓80MPa,孔徑20mm,翻邊系數0.6。
采用錐形沖頭所得翻邊孔口邊緣開裂較嚴重，裂紋貫穿沖孔斷面的撕裂帶和光亮帶。球形沖頭和橢球形沖頭所得翻邊孔口邊緣質量較好，僅有輕微開裂，且裂紋只存在于沖孔斷面的撕裂帶，并未延伸至光亮帶。橢球形沖頭的孔口邊緣質量優于球形沖頭翻邊質量。
圖7-39不同沖頭形狀下翻邊孔削面照片
a)錐形沖頭：(b)球形沖頭；(c)橢球形沖頭。
圖7-40為不同沖頭形狀時的翻邊高度與內壓的關系。當內壓為50MPa時，球形沖頭的翻邊總高度最大，但直壁段高度卻不是最大，因為球形沖頭在此壓力時，塌角深度也最大；橢球形沖頭的翻邊總高度和直壁段高度均最小。
隨著內壓增加，當內壓為80MPa時，三種沖頭的翻邊總高度相差不大，但錐形沖頭的直壁段高度大于后兩者。
隨著內壓繼續增加，內壓為150MPa時的錐形沖頭和球形沖頭翻邊總高度相近。

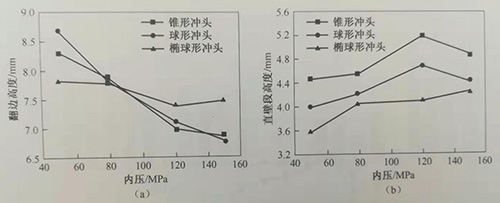

圖7-40不同沖頭形狀的翻邊高度與內壓的關系
(a)總高度；(b)直壁段高度。
由于橢球形沖頭翻邊時塌角深度相對較大，因此具有較大的翻邊總高度。由于相對采用錐形沖頭，采用球形和橢球形沖頭對懸空區變形的限制作用較小，對塌陷的抑制也相對較弱，因此在不同壓力下采用錐形沖頭獲得的翻邊直壁段長度均是最大的。也就是說，可以采用錐形沖頭來獲得更大的直壁段高度。
